I minicanali e le canaline passacavi sono indispensabili negli impianti elettrici a vista. I battiscopa attrezzati, in pvc, finto legno o da verniciare, sono configurabili in base alle esigenze dell'impianto elettrico. Estetica, dimensioni e numero di cavi necessari sono i criteri di scelta.

Caratteristiche importanti

  • Numero di scomparti
  • Estetica
  • Capacità
  • Dimensioni
Scopri le nostre canaline passacavi

Minicanali, canaline passacavi e battiscopa attrezzati

Minicanali


alt

I minicanali sono dei piccoli profilati di PVC composti da un dorso da incollare su un supporto e da un coperchio che nasconde i fili o cavi elettrici. Spesso si montano i minicanali sopra i battiscopa del parquet, lungo gli stipiti, negli angoli o a fianco di un apparecchio d'illuminazione in modo che siano più discreti possibile. Dei minicanali di qualità e ben assemblati permettono di realizzare rapidamente un'impianto esteticamente gradevole e perfettamente a norma.

Canalina passacavi con scatola portapparecchi


alt

Per semplificare, la canalina passacavi è simile al minicanale ma ad alta capacità. Si trovano ovunque sia necessario far passare numerosi fili o cavi di grande sezione. Insomma, hai capito, le canaline passacavi servono per la distribuzione dei circuiti elettrici. In particolare, la canalina di cablaggio assicura la partenza di circuiti di illuminazione, delle prese elettriche, del riscaldamento elettrico e dell’alimentazione di elettrodomestici. I circuiti di corrente debole non sono da meno: telefono, rete informatica, antenna TV... la canalina di cablaggio serve il quadro elettrico e le scatole di derivazione.

Le canalizzazioni degli impianti elettrici sono obbligatorie nelle ristrutturazioni o nelle nuove costruzioni. I canali portapparecchi, sui quali si possono montare delle prese, sono molto pratici per cablare locali dove bisogna connettere numerosi apparecchi. Si privilegia quindi l'aspetto pratico rispetto all'estetica, ma se vuoi un laboratorio attrezzato come una piccola fabbrica, o una cucina degna di un grande ristorante, senza avere prolunghe e prese multiple ovunque, è di sicuro quello che ti ci vuole.

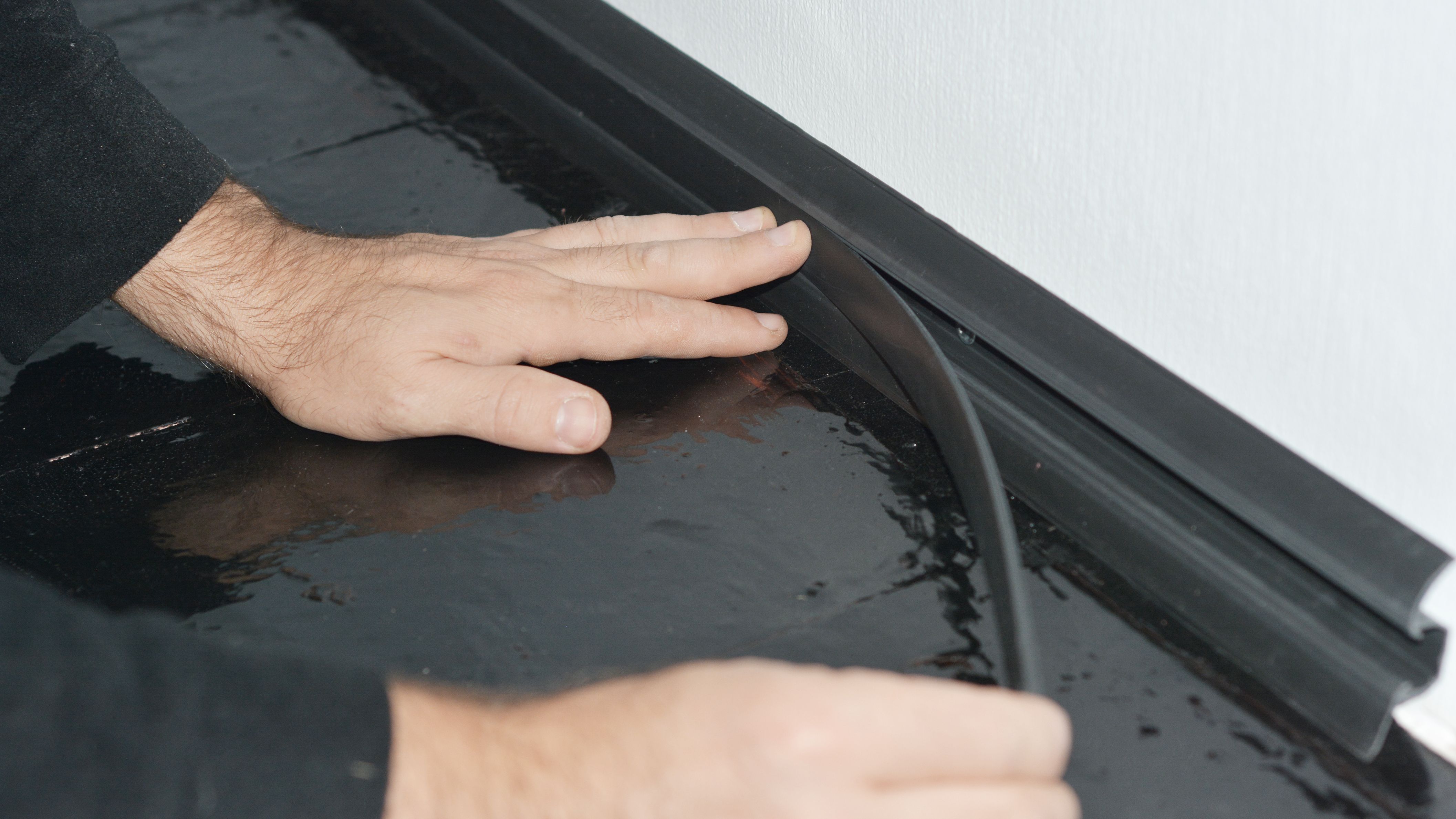

Battiscopa attrezzato

In occasione di una ristrutturazione può essere interessante sostituire i battiscopa di legno con dei battiscopa attrezzati. Un battiscopa attrezzato, a differenza di un battiscopa di legno, nasconde il vuoto tra parquet e muro proteggendo comunque i fili elettrici. Di maggiore capacità rispetto alle modanature, i battiscopa attrezzati si trovano in diverse tinte, tra cui finto-legno naturale, e sono di bell'effetto. Le grandi marche propongono degli accessori e delle apparecchiature per creare rapidamente un impianto a norma, bello a vedersi e perfettamente adatto alle tue esigenze.

Scopri il catalogo ManoMano
Quadro elettrico
Scopri il catalogo ManoMano
Quadro elettrico
Scopri il catalogo ManoMano
Quadro elettrico

La caratteristiche dei minicanali, canaline passacavi e battiscopa attrezzati

Impermeabilità


alt

Per un circuito visibile destinato a una stanza umida o esposto a schizzi d'acqua, non puoi utilizzare le canaline ma dei tubi rigidi in PVC. Se i tubi proteggono dei cavi, puoi fare a meno di gomiti e raccordi a T. Nel caso in cui i circuiti siano realizzati con fili anziché con cavi, si dovranno anche mettere dei gomiti e delle T per garantire l’impermeabilità e offrire una buona protezione meccanica in ogni punto.

Sulle prese e interruttori sporgenti, si trovano dei piccoli cuscinetti di gomma in cui forare il giusto diametro per farvi entrare i tubi preservando l'impermeabilità. Bisogna notare che esistono anche dei pressacavi per passare i cavi negli interruttori e nelle prese.

Estetica

Se rifai tutto l'impianto utilizzando delle canaline di cablaggio, l'aspetto estetico diventa un criterio di scelta. Tra gli articoli di bassa gamma puoi trovare delle canaline di base, bianche squadrate e di plastica fragile. Nella media gamma puoi trovare delle canaline sagomate con linee curve e di diversi colori. In particolare sono disponibili in colori molto discreti, bianco avorio, color crema o grigio chiaro. La plastica con cui sono realizzate è più flessibile.

È possibile acquistare canaline da dipingere per mimetizzarle perfettamente nell'arredo o nella decorazione o canaline di finto legno, perfette per uno chalet o una casa rustica! Al di fuori della gamma base, la plastica delle canaline è più morbida e resistente agli urti accidentali a cui possono essere soggette le canaline sporgenti; la loro durata nel tempo è quindi maggiore.

Numero di scomparti


alt

Canaline, minicanali e battiscopa attrezzati possono avere più scomparti. È un aiuto prezioso per separare i circuiti e facilitare il tuo lavoro di montaggio. Diventa un obbligo se intendi mettere insieme i circuiti ad alto e basso voltaggio nella stessa canalina. Per esempio, puoi riservare uno scomparto per i cavi di rete, telefono o TV, uno scomparto per l’illuminazione e l'ultimo per il circuito delle prese elettriche. Alcuni costruttori propongono dei separatori mobili per organizzare gli scomparti delle canaline secondo le esigenze.

Capacità degli scomparti

Prima di acquistare le canaline di cablaggio, è essenziale aver già progettato il circuito elettrico. Devi determinare il numero di cavi o di fili e la loro tipologia. Un circuito di illuminazione necessita di tre fili da 1,5 mm² di sezione, quindi richiede meno spazio di un circuito per prese elettriche con i suoi tre conduttori da 2,5 mm². Un cavo telefonico è più compatto di un cavo di rete non schermato o di un cavo coassiale per l'antenna TV o il satellite. Le capacità degli scomparti sono dati forniti dai costruttori.

Non cercare di forzare provando a farne entrare di più! Nel migliore dei casi, ti complicherai la vita e la tua installazione non avrà più nessuna possibilità di evoluzione. Nel caso peggiore, sarai pronto a ricomprare delle canaline di cablaggio più grandi.

Dimensioni

Ogni canalina può accogliere un certo numero di fili in base alla loro sezione, espressa in mm². Una canalina da 13 x 24 mm può contenere ad esempio 18 fili da 1,5 mm² destinati all'illuminazione o 13 fili da 2,5mm² destinati alle prese di corrente oppure 6 fili da 6mm² per i quadri elettrici.

Verifica bene quindi che le canaline che acquisti possano contenere tutti i fili necessari per i tuoi circuiti, con un piccolo margine per aggiungere eventualmente dei circuiti supplementari.

Scopri il catalogo ManoMano
Canaline di cablaggio
Scopri il catalogo ManoMano
Canaline di cablaggio
Scopri il catalogo ManoMano
Canaline di cablaggio

I principali raccordi per il montaggio di canaline e battiscopa attrezzati


alt

Per il montaggio, devi segare e montare la base della canalina o del battiscopa e, in seguito, segare e montare tutti i coperchi. Così facendo si diminuisce la rigidità dell'insieme e i fili sono visibili per le verifiche. I raccordi hanno quindi un ruolo essenziale per la tenuta meccanica, la sicurezza elettrica e l'estetica dell'impianto. Ad ogni modo sono obbligatori per avere un impianto a norma.

Angolo piano

Permette di far girare una canalina a 90° in alto, in basso, a destra o a sinistra. Un classico.

Angolo interno

Un angolo interno permette di realizzare come si deve il collegamento di una canalina nell'angolo di una stanza.

Angolo esterno

Stesso principio dell'angolo interno, ma per uno spigolo di muro, ad esempio in un corridoio o in una stanza di forma complessa. L’angolo esterno è indispensabile in questo caso perché il coperchio delle canaline non è tenuto da niente nello spigolo.

Cono di allargamento

Nella canalina di cablaggio convergono i corrugati di tutta l'impianto. Questi cavi occupano una superficie superiore alla sezione della canalina. Il cono di allargamento permette di realizzare questo collegamento allargando la sezione della canalina di cablaggio nel punto di arrivo delle guaine.

Terminale di chiusura

Se una canalina si ferma nel bel mezzo di un muro, è importate mettervi un terminale di chiusura per impedire ogni accesso ai conduttori e bloccare il coperchio, che altrimenti potrebbe staccarsi facilmente.

Giunto dritto

Le canaline non misurano più di due metri. Se hai bisogno di mettere più canaline una di seguito all'altra per coprire una distanza maggiore, un giunto dritto è ciò che ti serve.

Giunto a T

Un giunto a T permette di far partire una canalina perpendicolarmente ad un'altra, per servire un interruttore o un punto luce. Difficile farne a meno.

Apparecchiature

Delle apparecchiature elettriche sono presenti in alcune gamme di grandi produttori. Puoi per esempio mettere una presa elettrica o un interruttore sulla canalina o sul battiscopa con molta facilità e con una finitura perfetta.

Scopri il catalogo ManoMano
Interruttore
