L’installazione di una VMC, a semplice flusso o doppio flusso per una minore dispersione di calore, necessita di raccordi, condotti, bocchette, un cassone ripartitore e un comignolo estrattore. Indispensabili per il ricambio d’aria in casa, le VMC estraggono umidità e aria viziata immettendo aria pulita.

Caratteristiche importanti

  • VMC a semplice flusso
  • VMC a doppio flusso
  • VMC a gas
  • Dimensioni VMC
  • Condotti per VMC
  • Bocchette
  • Griglie d'ingresso dell'aria
  • Raccordi
  • Comignoli estrattori
Scopri i nostri sistemi VMC!

Che cos’è una VMC


alt

VMC significa Ventilazione Meccanica Controllata. È un sistema che serve a rinnovare l'aria ambiente espellendo l'aria inquinata dalle varie stanze e immettendo aria pulita dall'esterno. Questo ricambio di aria ne garantisce la qualità e permette allo stesso tempo di eliminare l’umidità e i cattivi odori.

Un impianto di VMC è composto da diversi elementi:

  • Un'unità di estrazione, spesso posizionata nel sottotetto. Un motore aziona un ventilatore che permette all'aria di circolare in tutta la casa e di essere espulsa all'esterno.
  • Delle bocchette di presa dell'aria collocate in alto nelle stanze di soggiorno che assicurano il rinnovo dell'aria fresca aspirandola dall'esterno nel caso di una VMC a flusso semplice.
  • Delle bocchette di immissione che sostituiscono le prese d'aria nel caso di una VMC a doppio flusso.
  • Delle bocchettediestrazione posizionate in alto nelle stanze umide.
  • Dei condotti aeraulici realizzati con tubi flessibili che collegano i diversi elementi tra di loro.
  • Degli accessori come raccordi, manicottie riduttori destinati a collegare due elementi tra loro ed eventualmente un terminale di uscita sul tetto per evacuare l'aria viziata.
  • Eventualmente, dei ripartitori o box di distribuzione (per ripartire i tubi flessibili).
  • Dei silenziatori che, sotto forma di manicotti dotati di un dispositivo antirumore, sono generalmente installati dietro le unità di estrazione e di espulsione per limitare l'inquinamento acustico.

Le stanze che dovrebbero essere munite di un sistema di estrazione dell’aria sono soprattutto la cucina e il bagno perché la VMC garantisce una buona qualità dell’aria e la salubrità di una casa.

I diversi tipi di VMC

VMC a semplice flusso


undefined

L’estrattore crea una depressione nelle stanze in cui si trovano le bocchette di estrazione, provocando così l’aspirazione dell’aria fresca esterna attraverso le griglie di immissione dell’aria. L’aria estratta viene evacua attraverso un condotto posizionato sul tetto. Il vantaggio di una VMC di questo tipo è la relativa facilità di installazione, che non necessita di lavori importanti e non è costosa.

Tuttavia, dal momento che l’aria si rinnova attraverso l’aria proveniente dall’esterno, il sistema di riscaldamento viene sollecitato di più (soprattutto in inverno o nei periodi freddi). L’isolamento acustico delle stanze ventilate può inoltre risentirne in quanto i suoni sono veicolati dai condotti. Si parla allora di circolazione d’aria a senso unico.

Esistono due tipi di VMC a semplice flusso.

VMC a semplice flusso autoregolabile

Il volume di aria estratta è regolato dagli occupanti. L’impostazione può essere effettuata in modi diversi: direttamente sulle bocchette di estrazione, modificando l’apertura delle bocche, e/o attraverso un commutatore che modifica la velocità di rotazione dello scambiatore (generalmente gli scambiatori sono a due velocità). In alcuni casi, il volume d’aria che entra può inoltre essere regolato da griglie o da bocchette di entrata dotate di lamelle (scorrevoli o ad ante).

VMC a semplice flusso igroregolabile

Il volume di aria estratta è definito dal tasso di umidità dell’ambiente. Questo tasso è calcolato dallo scambiatore, che adatta di conseguenza la sua velocità di rotazione e la sua portata, oppure ogni bocchetta di estrazione è dotata di una sonda che ne regola l’apertura a seconda del valore rilevato dalla sonda. Questa seconda soluzione è più efficace in quando assicura una ventilazione ottimale, stanza per stanza. Alcuni sistemi dispongono inoltre di sonde sulle bocchette di entrata d’aria.

VMC a doppio flusso


undefined

Funziona con lo stesso principio di una VMC a semplice flusso: messa in depressione dell'abitazione ed estrazione dell’aria. Il ricambio d’aria si effettua anche in questo caso grazie all’aspirazione dell’aria esterna. La grande differenza è che la VMC a doppio flusso è dotata di uno scambiatore termico. In inverno, questo scambiatore recupera le calorie dell’aria estratta (per definizione, riscaldata) e le reinserisce nell’aria fresca aspirata (preriscaldandola). In estate, accade l’inverso, in quanto l’aria all’interno è normalmente più fresca di quella esterna. Ciò permette perciò di rilasciare dell’aria fresca in casa. La VMC a doppio flusso è di base un sistema igroregolabile.

Il suo costo più elevato deve essere confrontato con il risparmio sul riscaldamento e sulla climatizzazione che permette e il comfort che porta. Inoltre, la VMC a doppio flusso limita i rumori esterni perché non ci sono più ingressi d'aria. È tuttavia più complessa da installare e richiede un buon isolamento termico dell'alloggio.

VMC a doppio flusso termodinamico


undefined

L’ingresso di aria fresca è unico. Ciò permette da una parte di filtrarla correttamente, e dall’altra parte di controllare la sua temperatura. Infatti, è sempre più frequente abbinare una VMC a doppio flusso termodinamica ad un dispositivo geotermico: l’aria fresca viene aspirata alla giusta distanza dall’edificio ed è incanalata in una rete sotterranea. Avviene perciò uno scambio termico con il terreno, preriscaldando l’aria d’inverno e raffreddandola d’estate. Questo è fondamentalmente il principio di funzionamento del pozzo canadese o di una reta geotermica.

Come avrai intuito, il costo di un impianto di questo tipo è ovviamente superiore rispetto a quello di una VMC a semplice flusso. Richiede infatti un isolamento di buona qualità dell’edificio in questione, e un’installazione più complessa. Tuttavia, considerando il risparmio sul riscaldamento e sulla la climatizzazione, la VMC a doppio flusso termodinamico resta una buona soluzione, affidabile ed efficace.

VMC a gas


undefined

La VMC a gas è in realtà una VMC a semplice flusso che oltre a rinnovare l’aria della casa, attraverso gli stessi condotti evacua i gas di combustione di una caldaia o di uno scaldabagno a gas. Questo tipo di VMC richiede però delle bocchette di estrazione in grado di garantire una portata d'aria più importante e un dispositivo di sicurezza che interrompa il funzionamento della caldaia o dello scaldabagno in caso di arresto dell'estrattore.

Per dei motivi di sicurezza e di funzionamento della caldaia, la portata di aria estratta è conseguente, cosa non economica in termini di riscaldamento. Inoltre, in caso di problema di estrazione, la combustione del gas non avviene correttamente, evenienza che diventa molto pericolosa. È un tipo di VMC che piano piano sta sparendo.

Ventilazione meccanica decentralizzata

La ventilazione meccanica decentralizzata funziona secondo lo stesso principio della VMC, ma senza richiedere l'installazione di una rete di condotti. Le stanze di soggiorno sono quindi dotate di prese d'aria, mentre le stanze umide hanno ciascuna un aeratore individuale; questi diversi moduli non sono collegati tra loro.

I tipi di aeratori individuali in una ventilazione meccanica decentralizzata


undefined

Esistono due tipi di aeratori individuali, ma tutti devono essere di una potenza adatta al volume della stanza:

  • aeratori individuali permanenti, che funzionano continuamente e rinnovano così l'aria in modo molto efficiente;
  • aeratori individuali intermittenti, che si accendono e si spengono secondo le proprie esigenze.

Vantaggi e svantaggi di una VMD


undefined

Meno costoso, ma anche più veloce e più facile da installare di una VMC poiché non necessita di una rete di condotti, la VMD è ideale per le ristrutturazioni. La ventilazione è adattata con precisione ad ogni stanza e al suo livello di umidità.

È anche una soluzione a basso consumo, gli estrattori hanno bisogno di meno energia perché il circuito di estrazione dell'aria è più corto. La VMD richiede inoltre meno manutenzione ed è meno rumorosa di una VMC.

Lo svantaggio principale della VMD è lo stesso di una ventilazione a flusso singolo, cioè l'impossibilità di controllare la temperatura e la qualità dell'aria in entrata.

Scopri il catalogo ManoMano
Aeratori

Come scegliere le dimensioni di una VMC

L’installazione di una VMC, di qualsiasi tipo, è la chiave per ottenere una casa senza umidità, senza muffa, né cattivi odori. Bisogna perciò scegliere un sistema di VMC capace di assicurare costantemente un ricambio dell’aria. Questo ricambio si esprime in m³/h (metri cubi all’ora): è la caratteristica principale di un gruppo di estrazione. Per aiutarti nella tua scelta, ecco una tabella riepilogativa, che a seconda del tipo di abitazione o di edificio, indica la portata d’aria minima per ciascuna stanza.

Tipo di abitazione

Portata per la cucina

(in m³/h)

Portata per il bagno

(in m³/h)

Portata per il WC

(in m³/h)

1 stanza

75

15

15

2 stanze

90

15

15

3 stanze

105

30

15

4 stanze

120

30

30

5 stanze o più

135

30

30

I diversi componenti di un impianto VMC

Un sistema completo di VMC, di qualsiasi tipo, è un insieme di elementi che hanno ognuno un ruolo e un obiettivo preciso. Al di fuori del gruppo di estrazione che è il cuore del dispositivo, una rete di VMC è costituita dai seguenti elementi.

Condotti per VMC


alt

I condotti collegano il gruppo di estrazione alle diverse bocchette distribuite nelle stanze. Il diametro dei condotti è perciò un parametro importante che bisogna rispettare:

  • per la cucina, il condotto avrà un diametro di 125 mm fino a 100 m³/h, e di 150 mm da 100 m³/h in su;
  • per il bagno e i WC, i condotti avranno un diametro di 80 mm.

Questi condotti possono essere in:

  • PVC morbido nudo;
  • PVC morbido isolato (rivestito di lana di vetro);
  • alluminio nudo;
  • alluminio isolato (rivestito di lana di vetro).

La maggior parte dei condotti è circolare, ma ne esistono anche di rettangolari, chiamati anche canali, per i luoghi in cui c’è poco spazio e il passaggio è difficile e dei condotti rigidi in polietilene. Tutti questi condotti servono ad evacuare l’aria viziata verso l'esterno o l’uscita del tetto o di passare da un piano all’altro dell’edificio.

Bocchette di estrazione


undefined

La prima cosa da sapere è che una bocchetta di estrazione, di qualsiasi tipo, deve avere un diametro di raccordo compatibile con il manicotto o con il condotto. Per il bagno, il diametro è di 80 mm. Tuttavia, per la cucina, può essere di 125 o 150 mm. Assicurati di prendere una bocchetta del diametro corrispondente al condotto della tua cucina. Si sconsiglia di applicare un riduttore perché la differenza di diametro tra il condotto e la bocchetta modifica il flusso di estrazione dell’aria che può diventare rumoroso.

Per scegliere bene le tue bocchette, considera le seguenti caratteristiche:

  • il tipo di bocchetta, autoregolabile o igroregolabile;
  • il diametro di raccordo;
  • la portata e/o il margine di portata di funzionamento;
  • l'optional di portata complementare;
  • l'optional di rilevamento del movimento.

Griglie di ingresso dell’aria per VMC a semplice flusso


undefined

Si tratta di elementi chiave, perché è attraverso queste griglie che l’aria fresca entra in casa. Le griglie di entrata dell’aria sono spesso installate sui telai delle finestre (per le griglie di tipo lineare). La maggior parte di esse dispongono di un sistema antinsetto e di un deflettore dalla parte esterna per limitare le infiltrazioni d’acqua in caso di pioggia. Alcune marche propongono inoltre degli otturatori. Pensa inoltre al rumore proveniente dall’esterno: a seconda dei modelli, avrai o meno la possibilità di installare, oltre alla griglia, una copertura acustico.

Per scegliere, considera i seguenti elementi:

  • La portata di aria;
  • La dimensione delle griglie (per tagliare le tue finestre);
  • Gli optional (antinsetto, deflettore, colore, acustica, ecc.).

Raccordi, manicotti e riduttori

Costituire una rete di VMC implica il collegamento di diversi elementi. Per far ciò, come per una rete idraulica, avrai bisogno di diversi elementi.

I raccordi


undefined

I raccordi sono gli elementi che collegano i condotti alle altre parti. Sono adattati al diametro dei condotti. Spesso, i raccordi sono filettati per poter essere avvitati ad essi (che sono ad anello). Alcuni raccordi hanno una doppia funzione perché da un lato si collegano ad un condotto, e dall’altro permettono di collegare una bocchetta di estrazione sul muro.

I manicotti


alt

A differenza dei raccordi, i manicotti servono a collegare due elementi di qualsiasi tipo (due condotti per esempio). La loro lunghezza è variabile e non si avvitano. I manicotti sono molto utilizzati in ristrutturazione perché spesso è necessario apportare delle modifiche alla rete, all’installazione dell'estrattore, ecc.

I riduttori


alt

Come si può intuire dal nome, i riduttori permettono di collegare due elementi di diametro diverso. La loro applicazione è tuttavia sconsigliata per il collegamento delle bocchette di estrazione perché tende a generare un leggero rumore.

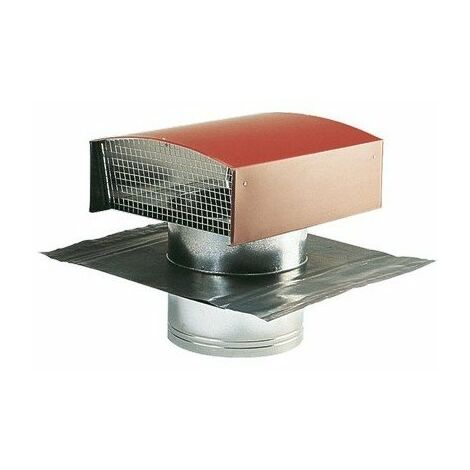

Comignolo estrattore


alt

L’evacuazione dell’aria viziata estratta dall'abitazione o dall’edificio avviene attraverso il tetto. Bisogna perciò installare un elemento che permette di collegare il condotto di espulsione del gruppo di estrazione, attraversare il tetto e effettuare l’evacuazione dell’aria viziata. Questo elemento si chiama uscita a tetto o comignolo estrattore. È composto da un raccordo per collegarvi il condotto di evacuazione, da una copertura e da una griglia. Questo comignolo va scelto secondo un criterio estetico perché deve essere il più discreto possibile. L’installazione resta tuttavia delicata perché deve essere fatta in altezza e in maniera accurata, per non provocare infiltrazioni d'acqua o perdite dal tetto.

Trappole acustiche o silenziatori


alt

L’aria che circola nei condotti può generare dei disturbi sonori. Per rimediare a questo problema esistono diversi elementi che limitano il rumore creato da questo sistema di circolazione d’aria: le trappole acustiche. Sono concepiti come dei manicotti, ma racchiudono un dispositivo antirumore. Basta scegliere la trappola acustica corrispondente al diametro del condotto da insonorizzare. Le trappole acustiche spesso si installano direttamente dietro ad una bocchetta di estrazione.

Ripartitore


alt

Installati spesso nel sottotetto o tra i piani di un edificio, i box ripartitori distribuiscono la portata d’aria. L’obiettivo è di utilizzare un solo condotto dal gruppo di estrazione, ma di distribuire diverse bocchette. Ovviamente, bisognerà proporzionare correttamente il gruppo in modo che la portata di estrazione sia sufficiente in ogni uscita del ripartitore. Questi cassoni sono molto utilizzati nelle grandi reti di VMC, nei condomini o negli edifici a più piani.
